SMT锡膏印刷机的工作原理
SMT锡膏印刷机主要分半自动印刷机和全自动印刷机。在印刷锡膏的过程中,基板放在工作台上,机械地或真空夹紧定位,用定位销或视觉来对准。丝网、模板用于锡膏印刷。
半自动印刷机:操作简单,印刷速度快,结构简单,缺点是印刷工艺参数可控点较少,印刷对中精度不高,锡膏脱模差,一般适用于0603(英制)以上元件、引脚间距大于1.27mm的PCB印刷工艺。

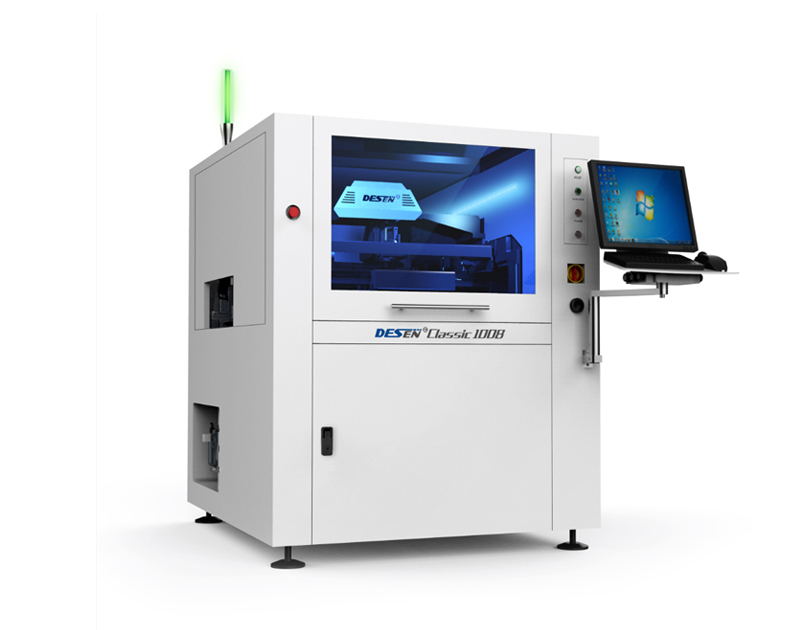

全自动印刷机:印刷对中精度高,锡膏脱模效果好,印刷工艺较稳定,适用密间距元件的印刷,缺点是维护成本高,对作业员的平要求较高。
工作原理:焊膏和贴片胶都是触变体,具有黏性。当smt印刷机刮刀以一定的速度和角度向前移动时,对焊膏产生一定的压力,推动推动焊膏在刮板前滚动,产生将焊膏注入网孔或漏孔所需的压力;焊膏的黏性摩擦力使焊膏在刮板与网板交接(模板开口)处产生切变,切变力使焊膏的黏性下降,从而顺利地注入网孔;当刮板离开模板开口时,焊膏的黏度迅速恢复到原始状态。下图为焊膏印刷原理示意图。

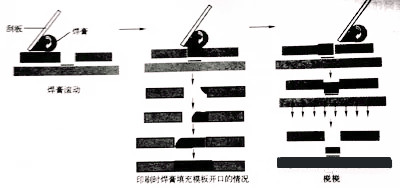

锡膏印刷机在印刷时焊膏印刷成功与否有3个关键要素:焊膏滚动、填充、脱模。印刷时只有当焊膏在刮板前滚动,才能产生将焊膏注入开口的压力;焊膏填充模板开口的程度决定了焊膏量;脱模的完整程度决定了焊膏的漏印和焊膏图形的完整性。焊膏印刷过程见下图
SMT印刷机主要技术指标
SMT印刷机的主要技术指标有最大印刷面积、印刷精度、重复精度、印刷速度等。
1、最大印刷面积:根据最大的PCB尺寸确定。
2、印刷精度:根据印制板组装密度和引脚间距或球距尺寸最小的器件确定,一般要求达到±0.025mm。
3、重复精度:一般要求达到±0.01mm。
4、印刷速度:根据产量要求确定
