送板机手动界面详细介绍及注意事项

来源:常见问题 日期:2019-08-21 人气:
 送板机手动界面详细介绍及注意事项



/uploads/allimg/190813/3-1ZQ3210123-lp.jpg

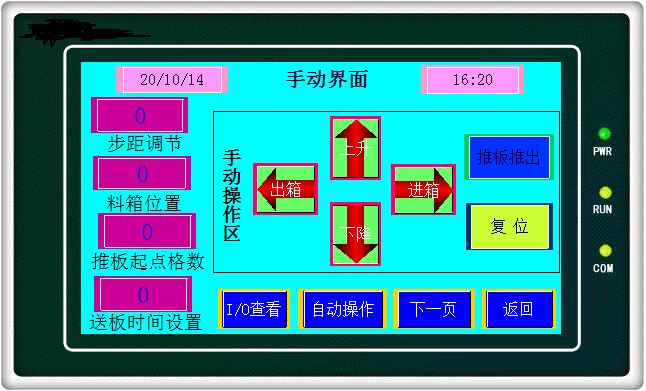

送板机手动模式分为手动操作区以及手动界面,手动操作区主要是用来控制机器的运行,而手动界面主要是用来设定产品所需参数。下面就给大家详细介绍一下手动界面的作用及注意事项。

 步距调节:
   步距调节的作用就是改变料筐每次上升的格数。当PCB板上面有元器件时,其板的高度就会增加,板所需的高度也就更高,由于料筐的高度为10mm,当料筐每格的高度满足不了板所需的高度时,就需要改变料筐每次上升的格数,使一块板占据几个料箱格数的高度,而步距调节就是用来改变料筐每次上升的格数。比如(当板的元器件正面高度为15mm,   反面高度为18mm,厚度为2mm,每块板所需高度为35mm,由于料筐每格的高度为10nn,若想板能够顺利进行输送,固料筐每次上升的距离为4格,即料箱每次上升的高度必须大于板的高度)。

料箱位置:
   料箱位置指的是料箱在上升或下降后所处的位置,该位置是根据料筐上升或下降而改变的。

推板机起点格数:
   推板起点格数指的是料筐起始上升格数。当板上面有元器件时,必然也会有高度要求,板的推板起点格数是根据元器件正面高度来设定的。比如(当板的厚度加上正面元器件的高度为15mm,由于料筐每格的高度为10mm,若想要板能够通过料箱进行送板,其高度要大于15mm,这时候就需要改变料筐推板起点的格数来改变高度,其格数设定最少为2格才能满足其需求)。

送板时间设置:
   送板时间设置指的是气缸通过活塞杆将板送到后续设备的时间。:通常情况下该功能设置时间≥60,若小于此时间就会造成气缸活塞杆未将板送出后就缩回,导致板推送不出去,造成故障.一般情况下设定为80.
